發(fā)展歷史

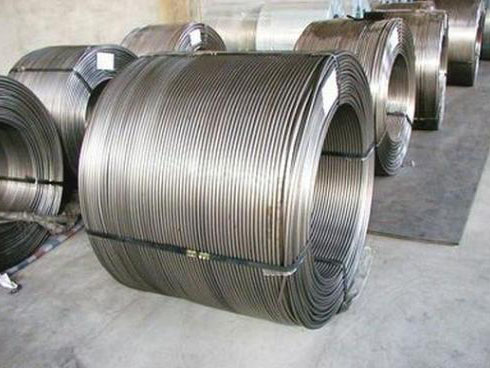

純鈣線（金屬鈣實芯包芯線）
實芯純鈣芯線，上世紀(jì)70年代被國外鋼廠用于鋼水的處理，到今已在世界上廣泛應(yīng)用，特別是在上世紀(jì)90年代薄板連鑄技術(shù)的興起和快速發(fā)展，實芯純鈣芯線的優(yōu)勢已被多數(shù)有名鋼廠認(rèn)同。目前實芯純鈣芯線在北美市場占有率已超過70，歐洲市場已達(dá)40，我國近年已有不少鋼廠進(jìn)口實芯純鈣芯線，且取得了良好的經(jīng)濟(jì)效益與社會效益。
主要指 標(biāo) | 鈣芯線中Ca% | 鈣芯線重g/m | 鈣芯線重量：鋼帶重量 |
97.0±1.0 | ≥67.0 | ≥3：7 |
技術(shù)標(biāo)準(zhǔn)
其技術(shù)標(biāo)準(zhǔn)及功能如下：
實芯純鈣包芯線設(shè)計及功能要求
(1)采用自制的￠7.5-￠7.8mm規(guī)格的純鈣線作為包芯線的芯料。
(2)采用冷軋光亮鋼帶，與鈣鐵包芯線相比，采用鋼帶厚度更厚，對純鈣芯線進(jìn)行包覆，實芯純鈣包芯線直徑∮9.5±0.5mm。
(3)包芯線線徑均勻，具有抗拉強度高、韌性好、不易斷線等優(yōu)點，更利于喂線量準(zhǔn)確控制。
(4)能夠適用于硅鈣包芯線、鈣鐵包芯線所精煉處理的鋼種，且鈣的收得率提高52%以上。
(5)采用現(xiàn)有喂線設(shè)備，在較低的喂線速度下實現(xiàn)更深的鋼水喂入深度，喂線量易準(zhǔn)確控制，喂線過程穩(wěn)定。
(6)芯線致密且包裹嚴(yán)密，可以儲存更長的時間也能保證使用效果。
主要優(yōu)勢
實芯純鈣包芯線優(yōu)勢
1)鈣元素收得率提高，采用喂入本廠開發(fā)的實芯純鈣包芯線后，對于以SPHC為代表的低碳低硅鋼鈣的收得率平均達(dá)15%以上，鈣的使用效率較硅鈣包芯線提高52%左右。
2)降低成本明顯。噸鋼實芯純鈣包芯線的喂入重量只相當(dāng)硅鈣包芯線的38%左右。
3)更加有利于純凈鋼生產(chǎn)。
4)減少和消除連鑄鋼的水口堵塞。
5)降低了作業(yè)強度
